Conexión Dahlander (IV): Curvas par-velocidad, potencia-velocidad y corriente de línea-velocidad

El hecho de que los motores Dahlander posean dos velocidades de sincronismo diferentes a pesar de poseer un único devanado estatórico, permite un cierto margen para adaptar la curva de par-velocidad a la curva par-carga.

En la figura 1 se muestran las curvas par-velocidad, potencia-velocidad y corriente de línea-velocidad para las tres conexiones Dahlander más empleadas. En ella, la línea de color rojo representa la evolución del par, potencia o corriente para la configuración de baja velocidad (mayor número de polos). La línea de color azul representa la evolución de las mismas magnitudes para la configuración de alta velocidad (menor número de polos).

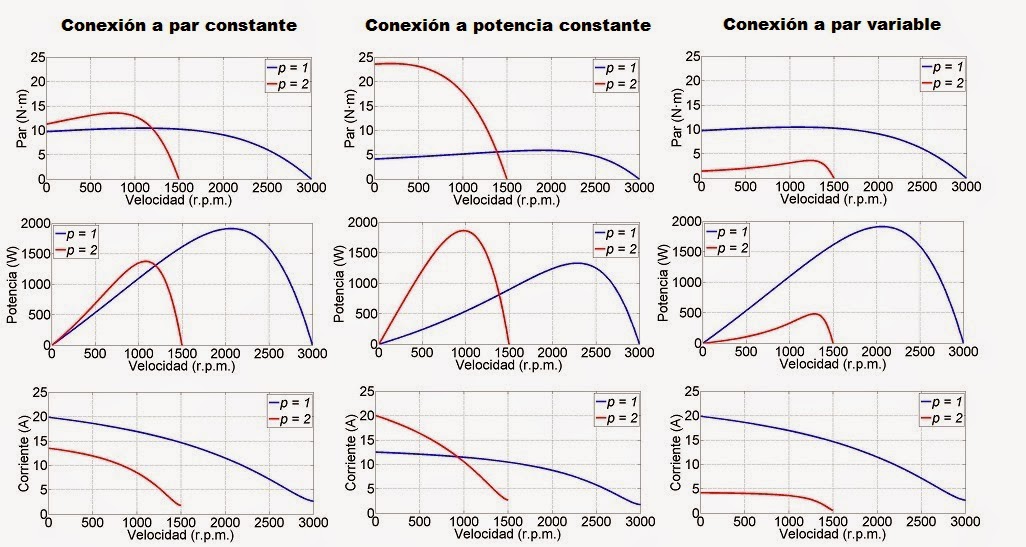

Fig. 1 Curva par-velocidad (primera fila), potencia-velocidad (segunda fila) y corriente-velocidad (tercera fila) para un motor Dahlander con conexión a par constante (primera columna), a potencia constante (segunda columna) y a par variable (tercera columna).

En la figura 1 se aprecian varias diferencias entre la evolución del par, potencia y corriente de línea para cada configuración. Entre ellas se destacan:

• En la configuración a par constante se observa que el par de arranque de la máquina es mayor para la configuración a baja velocidad a pesar de que la corriente absorbida por el motor en el arranque también es menor.
• En la configuración a potencia constante se observa que el par de arranque de la máquina a baja velocidad es mucho mayor que el par de arranque a alta velocidad. A pesar de que el par de arranque es mucho mayor para la configuración de baja velocidad, la corriente de arranque a baja velocidad es sólo ligeramente mayor que la corriente de arranque a alta velocidad.
• En la configuración a par variable se observa que el par de arranque de la máquina a baja velocidad es menor que el par de arranque a alta velocidad. Por otro lado, la corriente de arranque a alta velocidad es también mucho mayor que en el caso de baja velocidad.
